DZ47LE(T)-63系列漏电断路器
产品描述
适用范围
65S-80配预付费电表小型断路器（以下简称断路器）具有信号控制功能，适用于交流50Hz，额定工作电压至400V，额定电流至80A的线路中，对线路进行远距离控制分断或自动信号控制分断，同时对 线路起过载、短路和漏电保护的作用，也可以作为线路不频繁操作转换之用，目前，广泛应用于与IC卡 预付费电度表配套使用来控制线路的通断，同时可以保护线路和电动机的过载或短路，亦可作为线路的不频繁转换及电动机的不频繁起动之用。
产品符合GB10963.1-2005标准。
型号含义
正常工作条件安装条件
 规定使用环境温度：-25℃~65℃； |
 使用环境温度：-40℃~+70℃； |
 海拔高度∶安装地点的海拔不超过2000m ； |
 安装类型：III类； |
 污染等级：3级； |
 安装型式：采用TH35-7.5型钢安装轨安装 。 |
主要参数及技术性能
 分类 |
 极数：单相两线（1P+N），三相四线（3P+N ）； |
 短路脱扣特性：（8～12）ln，C型。 |
 主要技术参数 |
 额定工作电压Ue（V）： |
| 单相两线：AC230；（1P+N） |
| 三相四线∶AC400；（3P+N） |
 额定控制电源电压Us：交流230V，50Hz； |
 额定电流In（A）：6A、10A、16A、20A、 25A、32A、40A、50A、63A、80A； |
 壳架等级额定电流Inm（A）： 80； |
正常工作条件
 周围空气温度为：-5℃~+40℃，24小时内 其平均值不超过+35℃，在高于+40℃和低于-5℃的条件下使用，应与制造厂协商； |
 海拔：不超过2000m； |
 大气条件：空气是清洁的，并且在温度为+40℃时，空气的相对湿度不超过50%在较低的温度下可以允许较高的相对湿度，例如＋20℃时相对湿度为90%对由于温度变化可能偶尔产生适度的凝露，应注意采取适当的措施（例如排水孔）。 |
 污染等级：2级； |
 安装类型：III类； |
 安装条件：安装面与垂直面的倾斜度不大于±5°：安装场所的外磁场，任何方向均不应超过地磁场的5倍； |
 冲击与振动：产品应安装和使用在无显著摇动、冲击和振动的地方。 |
结构特征

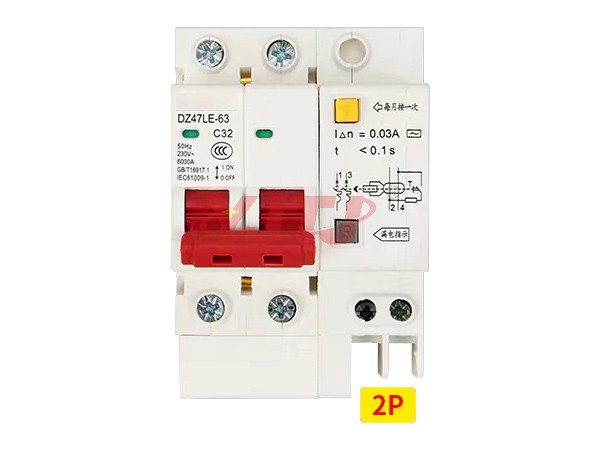

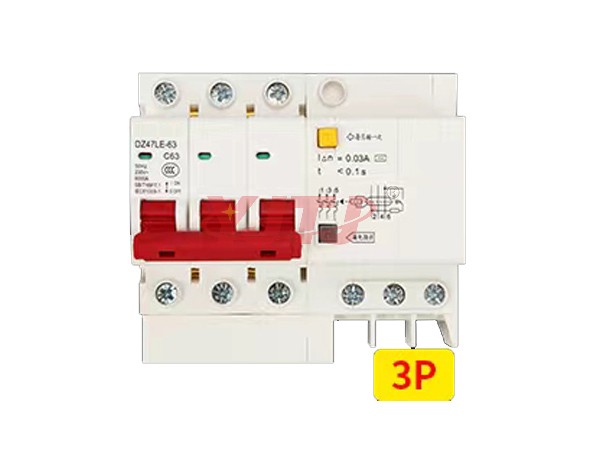

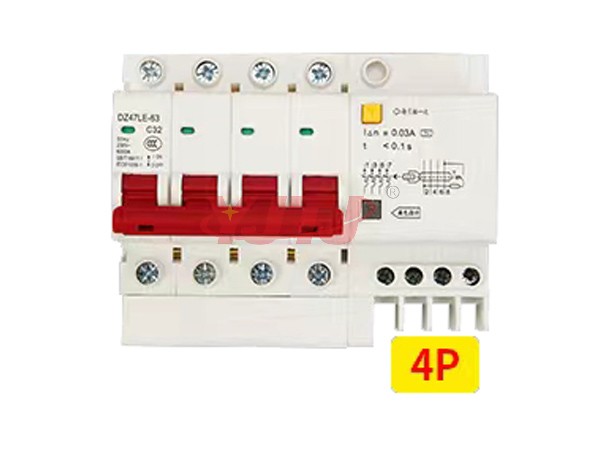

 DZ47LE-63系列漏电断路器由漏电脱扣器附件与DZ47-63断路器拼装组成，因此保持了与DZ47-63相同的时间电流动作特性，漏电脱扣特性参数由工厂整定，用户不可调整，也不能拆开漏电断路器，以免影响性能。 |
 在漏电断路器上有一个专门用来指示漏电 动作的指示装置，只有在指示装置复位以后，漏电断路器才能闭合。并配有带自复式按钮的试验装置， 按下时内部线路产生一个模拟剩余电流，使断路器分断。试验装置应定期试验，每月一次。 |
