塑料外壳式断路器
SRM8系列塑壳断路器适用于交流50Hz，额定电压至690V，额定电流至800A的电力系统中，用来分配电能和保护线路及电源设备免受过载、短路、欠电压等故障的危害，也可用来控制电动机不频繁的操作。电子式脱扣器和智能式脱扣器保护特性整定精确、方便。智能式脱扣器具有串行通讯接口，可满足通讯组网的“四遥”要求。
符合标准
断路器符合GB14048.2-2001《低压开关设备和控制设备 低压断路器》和IEC60947-2-1995《低压开关设备和控制设备 第2部分：低压断路器》等标准。

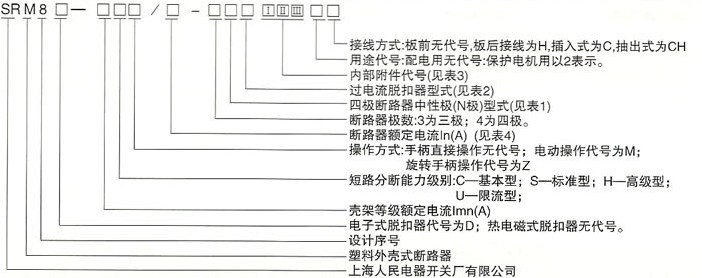

型号及其含义
常用的产品型号：
SRM8-63系列塑壳断路器：SRM8-63S
SRM8-100系列塑壳断路器：SRM8-100C SRM8-100S SRM8-100H SRM8-100U
SRM8-250系列塑壳断路器：SRM8-250C SRM8-250S SRM8-250H SRM8-250U
SRM8-400系列塑壳断路器：SRM8-400C SRM8-400S SRM8-400H SRM8-400U
四级断路器中性极型式见表1

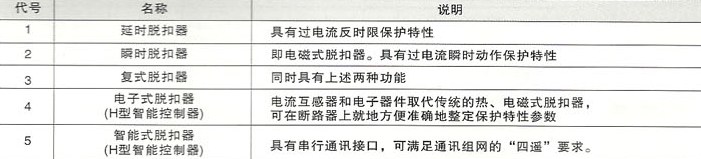

过电流脱扣器型式见表2

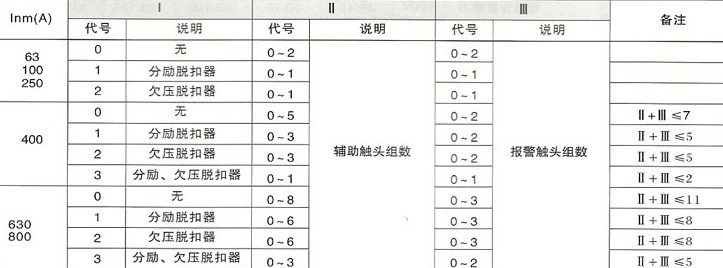

内部附件代号见表3
主要技术参数
1.主要技术指示
|
壳架等级额定电流(A) |
63 |
100 |
250 |
||||||
|
产品型号 |
SRM8-63S |
SRM8-100C |
SRM8-100S |
SRM8-100H |
SRM8-100U |
SRM8-250C SRM8D-250C |
SRM8-250S SRM8D-250S |
SRM8-250H SRM8D-250H |
SRM8-250U SRM8D-250U |
|
壳架等级额定电流(A) |
400 |
630 |
|||||||
|
产品型号 |
SRM8-400C SRM8D-400C |
SRM8-400S SRM8D-400S |
SRM8-400H SRM8D-400H |
SRM8-400U SRM8D-400U |
SRM8-630C SRM8D-630C |
SRM8-630S SRM8D-630S |
SRM8-630H SRM8D-630H |
SRM8-630U SRM8D-630U |
|
2.配电用断路器过流保护特性见表5
注：SRM8-630、800的电磁脱扣器动作电流(5～14)In可调。
3.电动机用断路器过电流保护特性见表6
注：SRM8-630、800的电磁脱扣器动作电流为(5～14)In可调。
